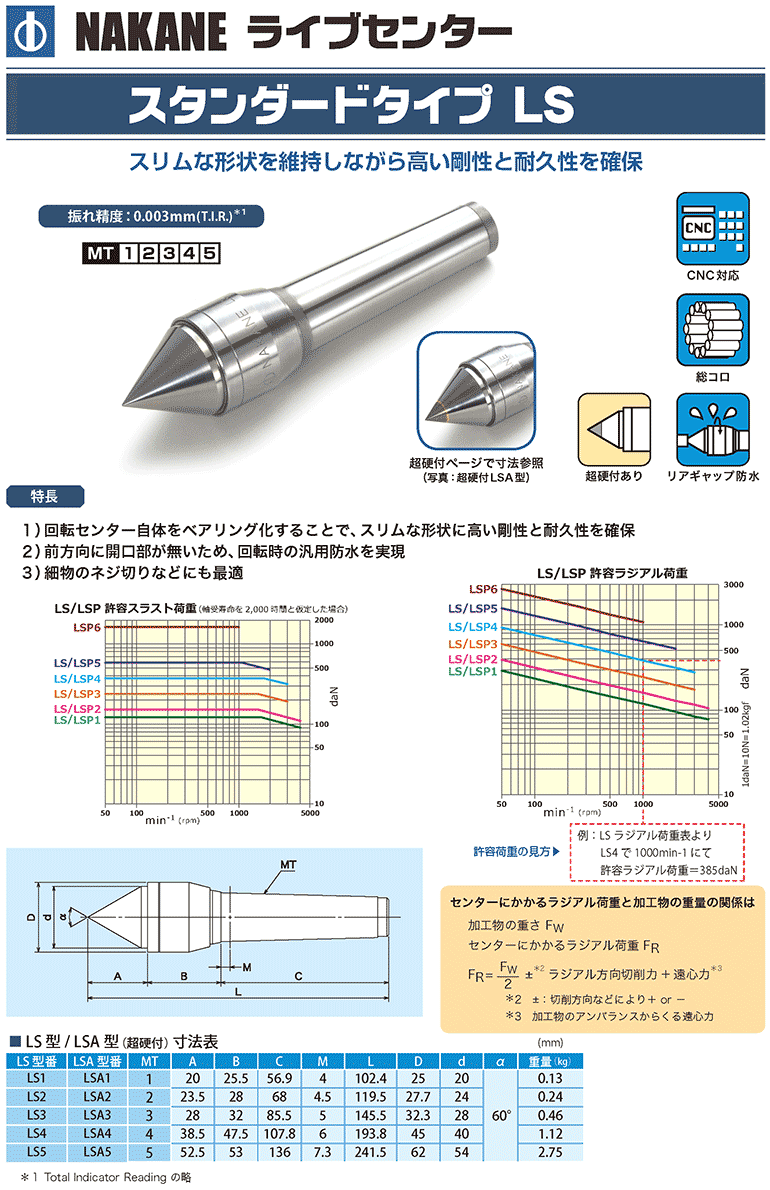

NAKANE 回転センター　スタンダードタイプ　 LS型

• 回転センター自体を直接ベアリング化し、その為形状が非常にコンパクトなので、刃物などの干渉をあまり気にせずに使用出来ます。


ニードルローラーを総コロで使用することにより外輪に対して回転軸の径を太くすることが出来、形状がスマートなのに高い剛性と耐久力を保っています。
精度はモールステーパーに対して中心振れ0．003mm以内で、ラフな加工物から高精度を要求される加工物まで、広範囲に使用できます。

回転センター寸法表		（単位mm）								重量
	(MT)	A	B	C	L	M	D	d	α	（ｋｇ）
ＬＳ型No.1	1	20	25.5	56.9	102.4	4	25	20	60゜	0.13
ＬＳ型No.2	2	23	28	68	119	4.5	27.7	24	60゜	0.24
ＬＳ型No.3	3	27.5	32	85.5	145	5	32.3	28	60゜	0.46
ＬＳ型No.4	4	37.5	47.5	107.8	192.8	6	45	40	60゜	1.12
ＬＳ型No.5	5	51	53	136.7	240.7	8	62	54	60゜	2.75
WP型No.6 *1	6	80	86	189.5	356	9	96	85	60゜	9.07

　　　　　　　　　　　　*1　オイルシールタイプのみです

• 加工物に合わせて特殊形状の受注制作も承っております。
