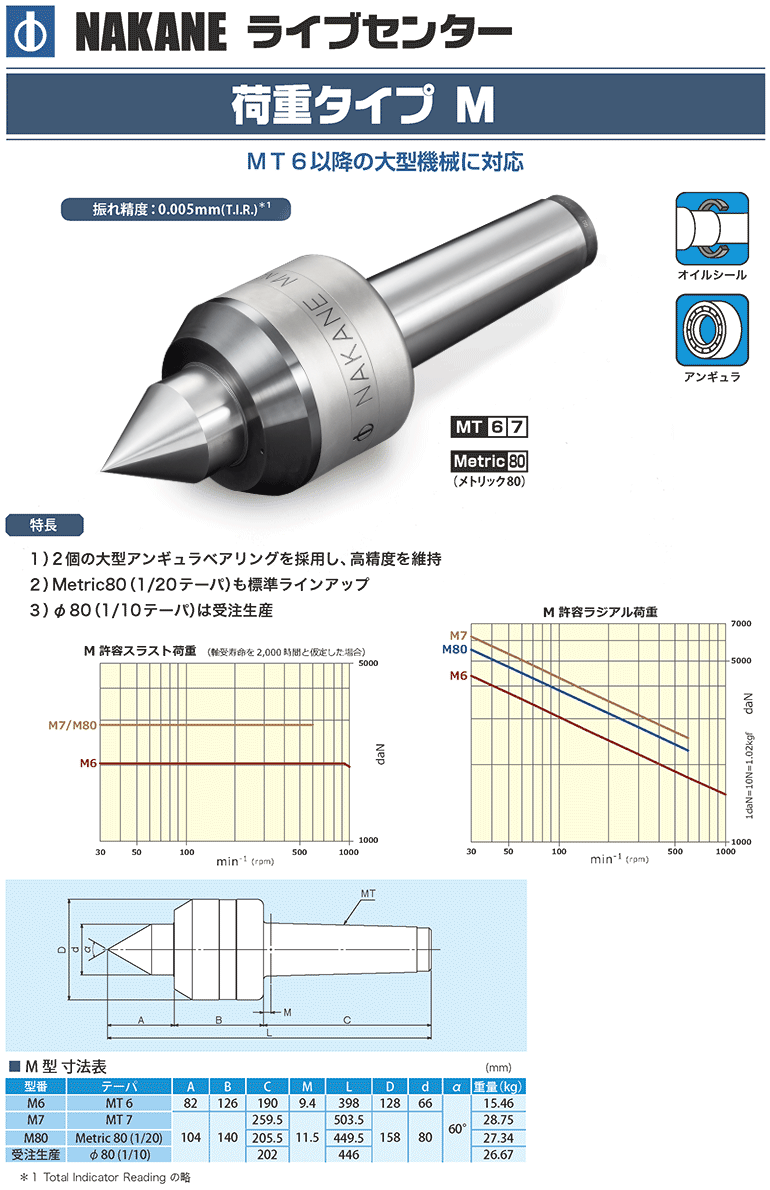

NAKANE 回転センター　重荷重タイプ 　Ｍ型

Ｍ型は重量物の加工が主体となるため、特に重荷重で低速より高速までの広範囲に使用することを目的として、研究のうえ開発いたしました。

回転センター寸法表		（単位mm）								重量
	(MT)	A	B	C	L	M	D	d	α	(kg)
M型No.6	MT 6	82	126	190	398	9.5	128	66	60゜	15.46
M型No.7	MT 7	104	140	259.5	503.5	11.5	158	80	60゜	28.75
M型No.80	Metric80	104	148	205.5	450.5	11.5	158	80	60゜	27.34

特徴

精度

ラジアル荷重に対しては2個のアンギエラベアリングを使用し、自動調整を目的としてスプリングを装置しています。基準精度は、0.005mm以内です。

構造

重荷重用であるため、アンギュラベアリングは特に大型のものを使用し、尾部のラジアルはニードルローラーを使用しています。

材質加工

センター軸部はSuJ2（ベアリング鋼）を使用し、硬度ロックウェルC60゜〜63゜テーパー部はSCM3を調質のうえ硬度をロックウェルC35゜〜40゜となっております。
